ActCAD 2020 jako narzędzie edycji mapy numerycznej

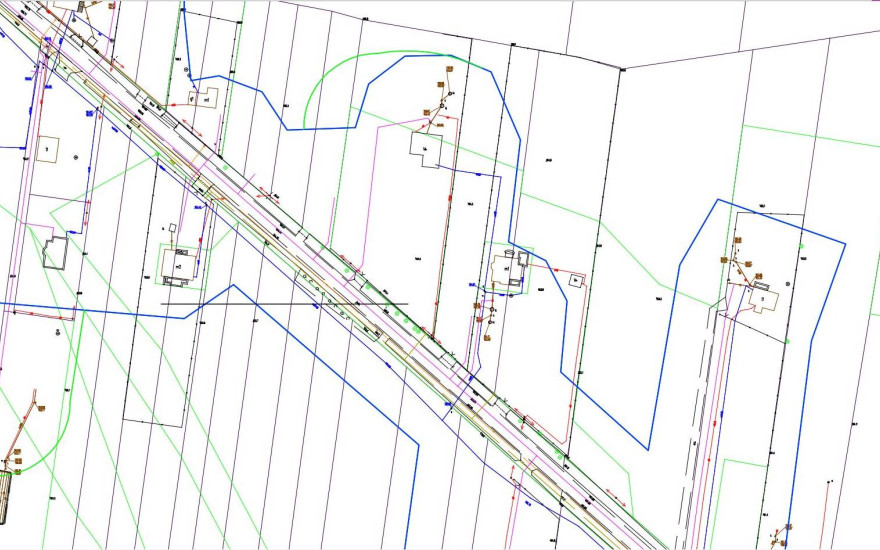

Plik DXF jest formatem wymiany mapy numerycznej oferowanym przez Ośrodki Dokumentacji Geodezyjnej na terenie naszego kraju. Z tego powodu jest wśród projektantów  i geodetów bardzo popularnym formatem CAD służącym  do wymiany danych.

W zależności od posiadanego przez ODGiK oprogramowania służącego do prowadzenia mapy numerycznej, możemy się spotkać z różnymi wersjami udostępnianego pliku dxf zainteresowanym. Rodzina produktów ActCAD posiada możliwość otwierania, przeglądania, edycji i zapisu plików dxf w dowolnej wersji począwszy od R2.5 skończywszy na najnowszym 2020.

Dzięki bibliotekom ODA pliki DXF w oprogramowaniu ActCAD są obsługiwane w dowolnej wersji ze 100% kompatybilnością. Możliwe jest również konwertowanie ich za pomocą naszego oprogramowani CAD do dowolnej starej wersji formatów dwg, dxf czy dgn ze 100% zgodnością z tymi formatami.

Mapy numeryczne otrzymane z ODGiK w formacie DXF mogą być następnie zapisywane w dowolnym formacie plików CAD na przykład dwg lub dgn wg potrzeb projektantów. Każdy plik DXF może być również wyeksportowany bądź wydrukowany do formatu plików PDF przy pomocy wbudowanych w ActCAD narzędzi.

Konwersja map z PDF do wersji edytowalnej

W ActCAD zawarto wygodne dla geodetów i inżynierów narzędzia konwersji PDF do wersji edytowanej.

Oprogramowanie ActCAD 2020 posiada także narzędzia do konwersji map wektorowych zapisanych w formacie PDF do plików w formatach DXF i DWG.

Narzędziami tymi są dwa konwertery: bezobsługowy konwerter PDF2CAD oraz konwerter PDF z opcjami ustawień konwersji PDF2DXF.

Konwertery te zachowują ustawienia kolorów linii, grubości linii, rozpoznanie czcionek i ich import w przypadku gdy mamy je zainstalowane w systemie.

Otrzymywane pliki CAD posiadają wynikową skalę wydruku i są łatwe do przeskalowania czy przesunięć we właściwe układy współrzędnych oraz innych manipulacji.

Nakładki firmy Geodezyjne CubicORB

ActCAD 2020 jest również doskonałą platformą dla nakładek geodezyjnych firmy CubicOrb. Nakładki geodezyjne rozszerzają funkcjonalność oprogramowania o wygodne i intuicyjne funkcje kalibracji rastrów (Kalibronek), edycji map numerycznych z obsługą eksportu do formatu GML (GoKart), eksportu/importu punktów z różnymi formatami opisowymi takimi jak symbole czy kody (Geoview). Nakładki geodezyjne stanowią również doskonałe narzędzia dla branż projektowych i budowlanych.

Oprogramowanie ActCAD posiada priorytetowe wsparcie ze strony firmy CubicOrb w zakresie wzajemnej kompatybilności.

Rekomendacja nakładek CubicORB

Nakładki te są rekomendowane przez ActCAD Polska do współpracy z naszym oprogramowaniem. Stosowanie nakładek CubicOrb zwiększa interoperacyjność zastosowań naszego oprogramowania CAD oraz wprowadza dostęp do funkcji, które nie występują w oprogramowaniu ActCAD
